FSR 3助力百帧畅玩4K高画质 蓝宝石RX 7900 GRE 16GB D6 极地版 OC评测

去年7月底，AMD发布了其首款以GRE为后缀命名的显卡——AMD Radeon RX 7900 GRE。GRE的全称为Golden Rabbit Edition，直译是金兔版，而兔子又与中国去年的农历年属相一致，因此也可以将其理解为是一款主打中国市场的显卡系列。

AMD Radeon RX 7900 GRE显卡的定位仅次于RX 7900 XT，该显卡的出现让RX 7900 XT与RX 7800系列产品之间的过渡变得更加圆润，给予游戏玩家更多选择。

在AMD Radeon RX 7900 GRE发布两个月后的去年9月，AMD游戏神技FSR 3正式上线。FSR 3技术基于帧生成原理，可在现有的每两帧画面之间插入AI生成的一帧，理论上可实现性能翻倍。

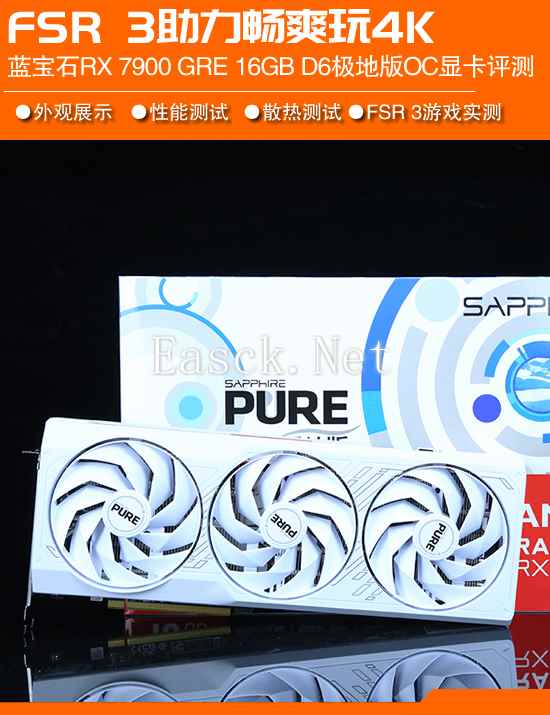

本次我们带来的是蓝宝石旗下的RX 7900 GRE产品，蓝宝石RX 7900 GRE 16GB D6 极地版 OC显卡的性能实测，来看看这款RX 7900 GRE显卡在外观、做工、散热等方面的表现如何，在实际游戏中有怎样的发挥，以及在AMD FSR 3技术的加持下性能能够拥有多少提升。

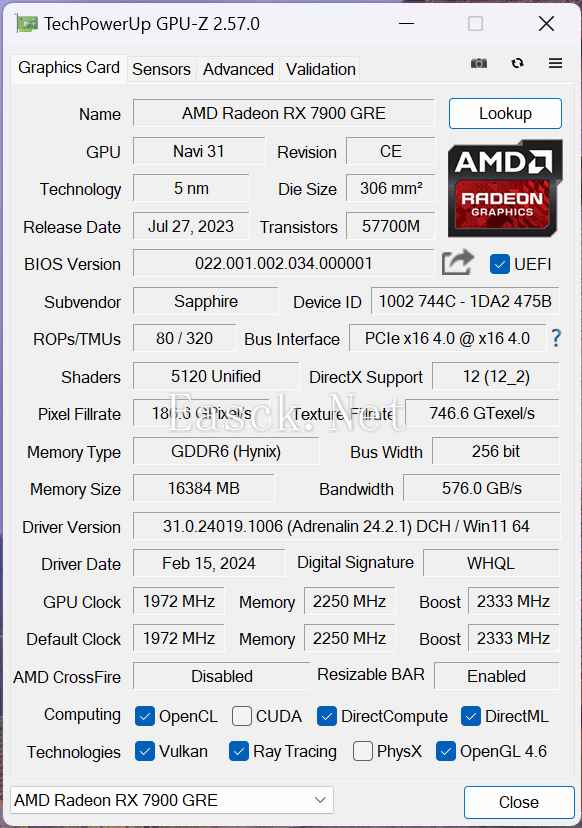

GPU-Z检测下的蓝宝石RX 7900 GRE 16GB D6 极地版 OC参数信息

蓝宝石RX 7900 GRE 16GB D6 极地版 OC显卡采用RDNA 3架构，拥有5120个流处理器、192个光栅单元、80个CU单元、64MB第二代无限缓存。显卡核心频率为1972-2333MHz，电源输入接口为8+8pin。显卡采用16GB GDDR6显存，显存位宽为256-bit，显存带宽为576GB/s，等效速率为18Gbps，TBP为275W。

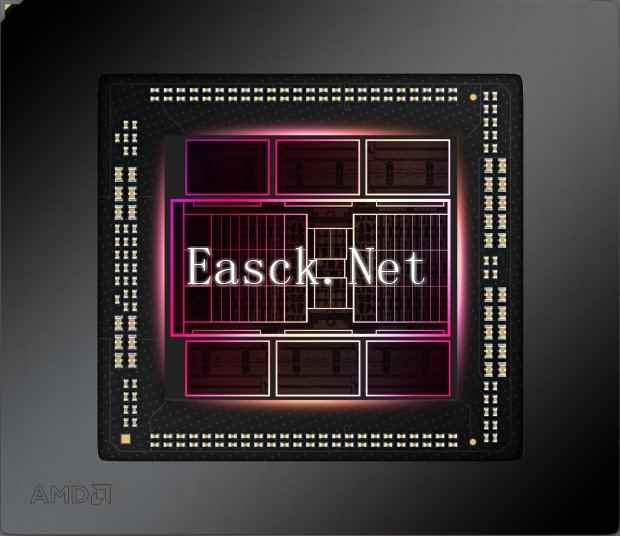

蓝宝石RX 7900 GRE 16GB显卡GPU采用RDNA 3架构，Navi 31核心，5nm GCD + 6nm MCD工艺，具体为一个5nm工艺大GCD与环绕的6个6nm工艺MCD构成。

GCD部分，完整的GCD内置96个双CU单元，每个双CU单元拥有一个VGPR，图形渲染、AI与光追等都可以共享使用这个单元。另外，每个双CU单元含有64个流处理器、2个AI核心、以及1个第二代的光追计算核心。

MCD部分，完整的Navi 31核心共有6个MCD，每个MCD含有64-bit的显存位宽以及16MB的第二代无限缓存，即完整核心共计拥有384-bit显存位宽与96MB第二代无限缓存。

RX 7900 GRE是在完整的Navi 31核心基础上砍掉了2个双CU单元与两个MCD，即共计砍掉256个流处理器、8个AI核心、4个光追核心、64-bit显存位宽、以及32MB无限缓存。
