当前位置:首页 > 硬件 > 硬件资讯 > 鑫谷GP600P拆解:扎实用料保证白金效能

鑫谷GP600P拆解:扎实用料保证白金效能

来源:互联网

作者:

发布时间:2023-07-28 05:27:29

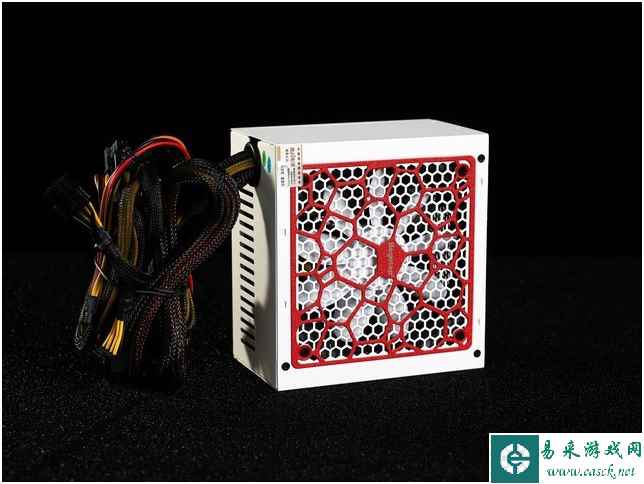

2015年时鑫谷发布了一款电源——鑫谷GP600P 白金版,300元级别的售价吸引了一众消费级玩家,距今已经过了4年的时间,在选择电源时,整机配置清单中这款电源 依然是首选,作为白金级别的电源,这样的售价的确少见。

为了验证鑫谷GP600P电源的用料,从京东上购买的鑫谷GP600P 白金版这款电源进行拆解。

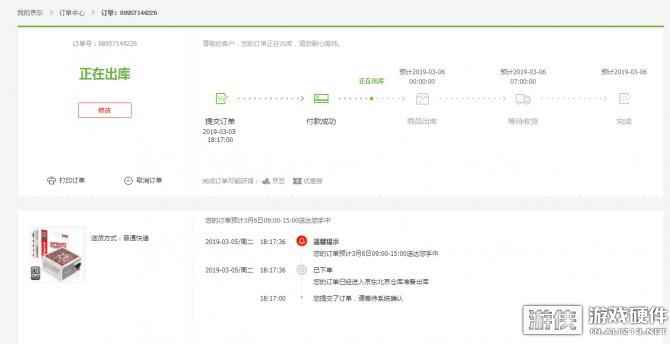

京东购买记录截图

接下来看看内部的表现如何。

从整体的布局来看,鑫谷GP600P 白金版内部设计规整,采用智宝的主电容。电源采用了LLC谐振+主动式PFC+DC toDC方案,提供稳定供电的前提下依旧有着高转换效率。

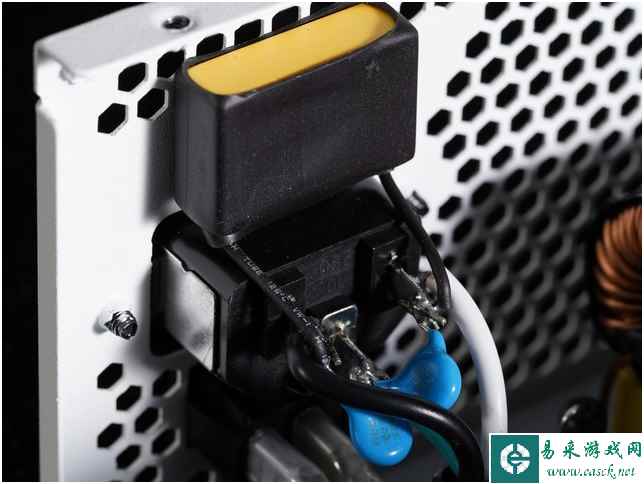

一级EMI滤波

我们先来看看高压侧,鑫谷GP600P 白金版电源的输入端布局了一级EMI滤波电路,这里的X电容和一对Y电容用于滤除市电中的杂波,为输出纯净电力提供第一层过滤。

二级EMI滤波

电流在主电路板进入二级EMI滤波电路,这里布局了两个X电容和电感,进一步过滤杂波,让进入电源的电流更加纯净。

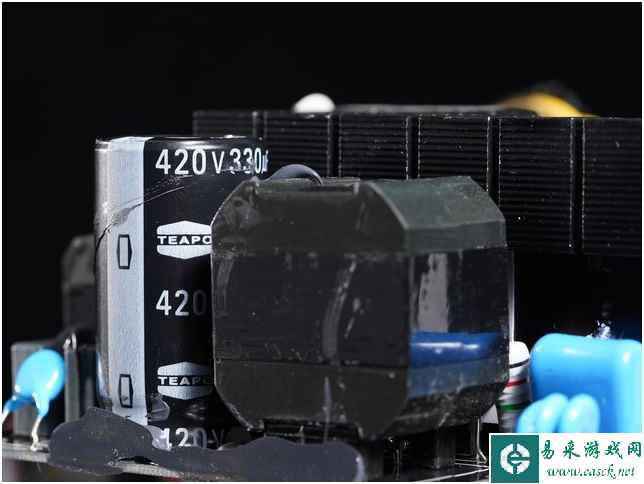

主电容和封闭式电感

鑫谷GP600P电源用的是智宝主电容,容量为420V330微法,这款优质的主电容可以保证电源的保持时间,在遭遇意外停电时让硬件有时间应对。

鑫谷GP600P 白金版电源的主变压器布局在靠近电路板的中部,这是为了整流滤波电路提供低压。

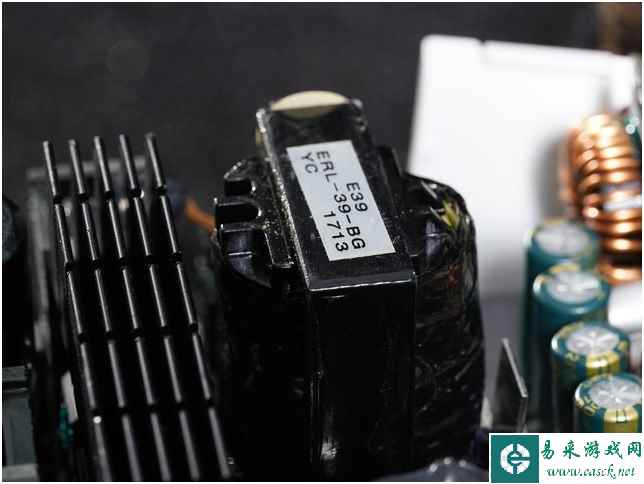

主变压器

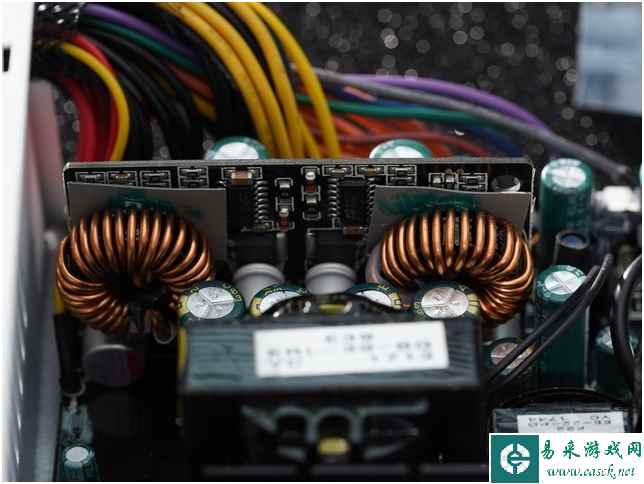

DC-DC转换电路

在输出接口,鑫谷GP600P 白金版搭配了滤波电感,每一路输出也都有各自的滤波电路,可以提供充足的输出滤波。

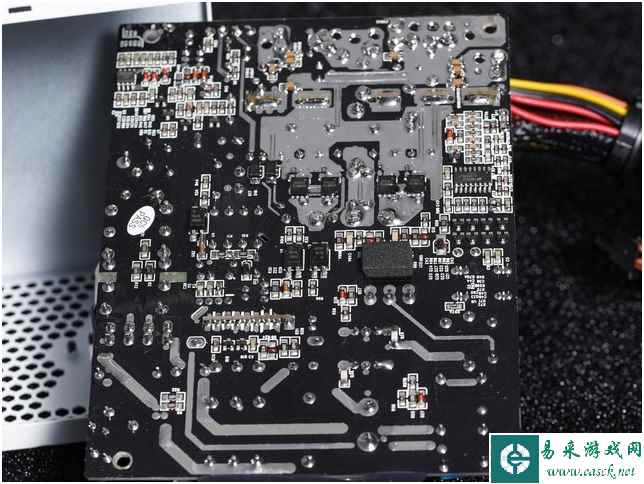

PCB电路板

鑫谷GP600P 白金版和GP黑金的“超净锡”执锡工艺一样,是全自动沉铜喷锡工艺。据官方称,经过此工艺锻造轻松通过120A/1440W的电流测试。

从拆解的内部用料来看,扎实的用料保障了500稳定输出,LLC谐振+主动式PFC+DC to DC方案是白金效能的保障,足量的电容为长时间稳定输出提供了良好的基础。总的来说鑫谷GP600P 白金版电源为预算有限的玩家提供了白金电源的选择,而且这款电源并没有因为售价亲民而降低水准,实打实的做出了白金版的品质。
