参数性能很猛很强悍Pascal架构GP100完整规格曝光

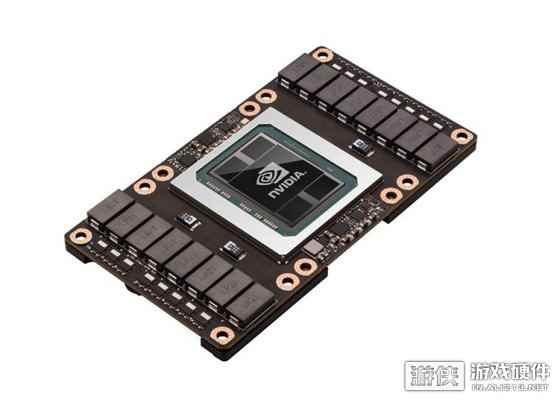

　　NVIDIA最新的Pascal架构产品不论是专业卡领域，还是民用桌面级显卡产品都是相当受到玩家们的关注，而Pascal架构的首款产品为Tesla P100计算卡，采用GP100代号核心芯片组，属于Pascal旗舰级芯片组，推测顶级的显卡将会使用同一核心，发表时日也越来越近。

　　Pascal GP100采用TSMC台积电16nm FinFET制程生产，虽然芯片组面积比起Maxwell GM200大9mm2，但其Transistors晶体管却多上许多，Pascal GP100 15.3 billion晶体管，而Maxwell GM200晶体管则是8 billion，在制程进步对于核心芯片有了很大的帮助。

　　完整的Pascal架构具有60个SMs，每个SM内会有64个 CUDA核心，因此总共会有3840个，每个SM内会有64个单精度CUDA核心和32个双精度CUDA核心，TPCs计算处理群集为30个(每个裡面有两个SMs)，还具有240个纹理单元，具有八个512 bit记忆体控制器，总共4096 bit，且每个记忆体控制器具512KB L2快取，全核心共4096KB L2快取，比起前几代L2都还大，降低对DRAM的需求来提升整体效能。

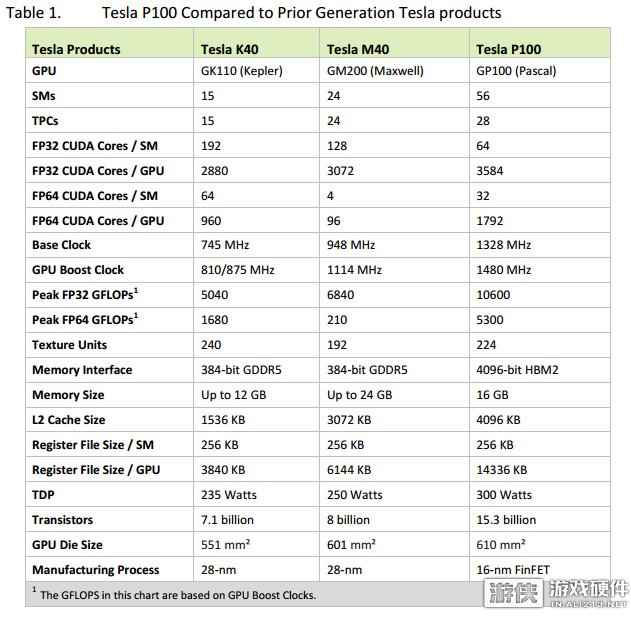

　　从这张比较表可以发现Tesla P100计算卡的GP100核心仅开启56个SMs，并非完整开启60SMs，因此总CUDA核心为3584个，纹理单元为224个，核心频率1382MHz，Boost频率1480MHz，使用4096 bit HBM2显存类型，显存容量16GB，TDP为300W。

　　作为计算卡，这张Tesla P100拥有10600 GFLOPs单精度运算能力，具有5300 GFLOPs双精度运算能力，从表上看来效能高出前两代许多。
