今日索尼发表文章，详细介绍了 Crystal LED“黑彩晶”大型 LED 屏。这款产品于 12 月 9 日的索尼技术日公布，专门用于在影视剧拍摄时充当背景，以简化绿幕抠像的步骤，一次性完成拍摄。
索尼展现了技术团队对这块屏幕进行色域、可视角度测试的过程。
一、色域测试
色域 (Color Gamut / Color Space) 是对一种颜色进行编码的方法，也指一个技术系统能够产生的颜色的总合，具体设备的色域是它所能显示的颜色范围区域在某个色彩空间中所占的百分比。

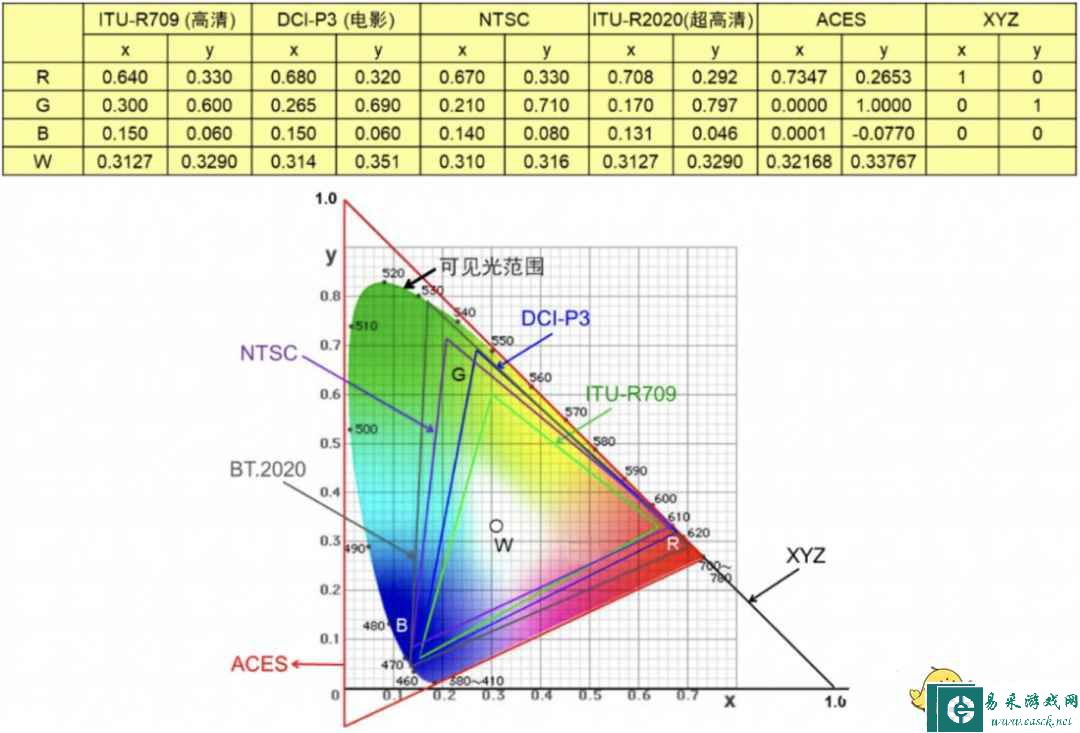

DCI-P3 色域目前比较常用，REC-709 与 sRGB 十分接近。而 BT-2020 是 REC-709 (sRGB) 的升级版，是由国际电信联盟于 2012 年提出的 (UHD 4K) 高清电视色域标准，所能覆盖的颜色在目前的视频色域标准中是最多的。
索尼的时光坐标虚拟研发团队，对黑彩晶进行了专业测试，使用美能达 CA410 色彩分析仪进行，测试选用了 REC-709、DCI-P3、BT-2020 三种色域标准。

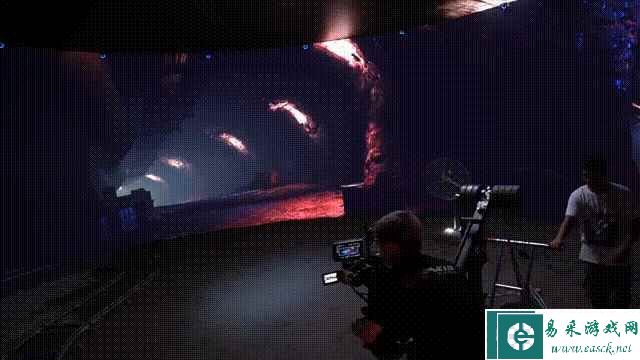

▲ 虚拟拍摄测试现场

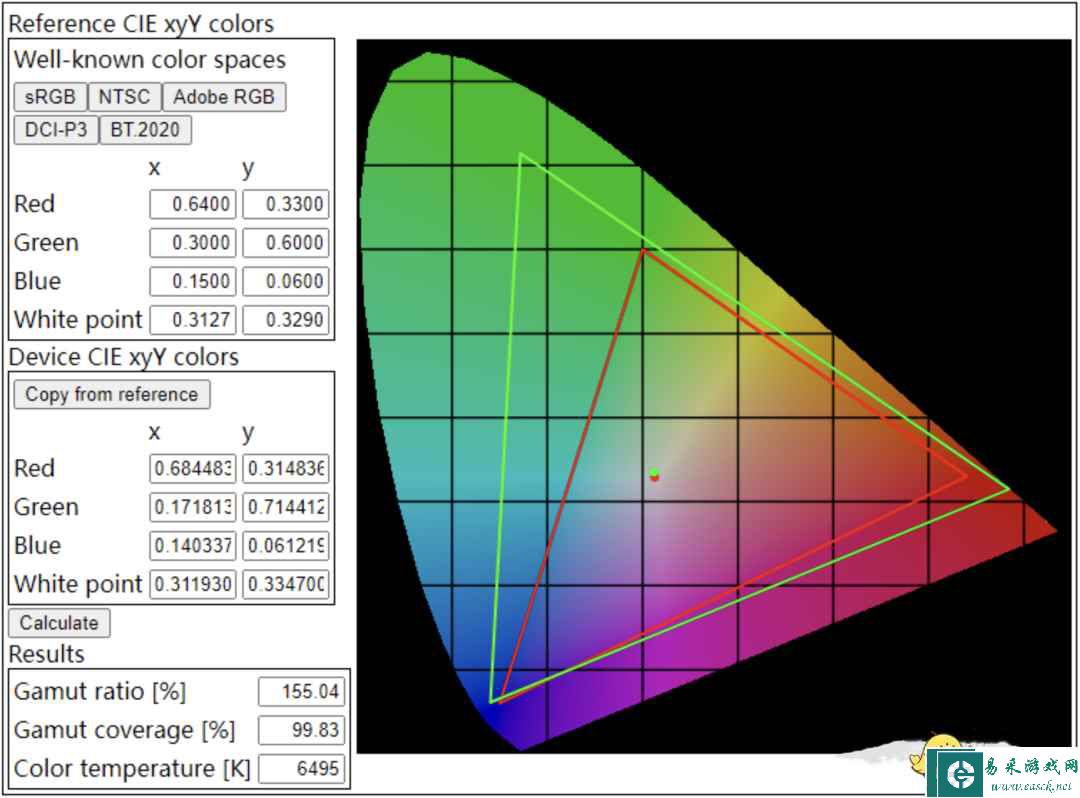

团队将黑彩晶屏幕刷新率设置为 60Hz，色温为 6500K，并以白、红、绿、蓝为测试图像，分别使用三种色域对比分析，最终测试结果使用 CIE1931 标准进行绘制。
测试结果表明：
1、索尼黑彩晶拥有较好的色域表现；屏幕色温偏差较小；在 BT-2020 色域下屏幕画面表现更佳。
2、索尼黑彩晶 LED 屏幕可支持 10Bit 以上色彩位深、支持 BT-2020 色域信号输入、符合 PQ 显示、最高亮度达到 1804 nit、黑位低于 0.05 nit。
二、可视角度测试
在这块屏幕前拍摄，摄像机不可避免地需要从不同的角度进行拍摄，因此对屏幕在不同视角下的亮度、色彩偏差提出了很高的要求。
由于 LED 屏幕表面封装工艺不同，导致画面输出时具有一定方向性，所以在虚拟拍摄中，当超出特定角度范围对 LED 屏幕进行拍摄和观察时，会产生色彩失真的现象或看不清画面，从而限制摄影机的运动范围。
因此，对于 LED 屏幕而言，可视角度即从不同方向拍摄到的 LED 屏幕画面内容能够清楚且不失真的角度，是虚拟拍摄应用中评估 LED 屏幕的重要指标之一。

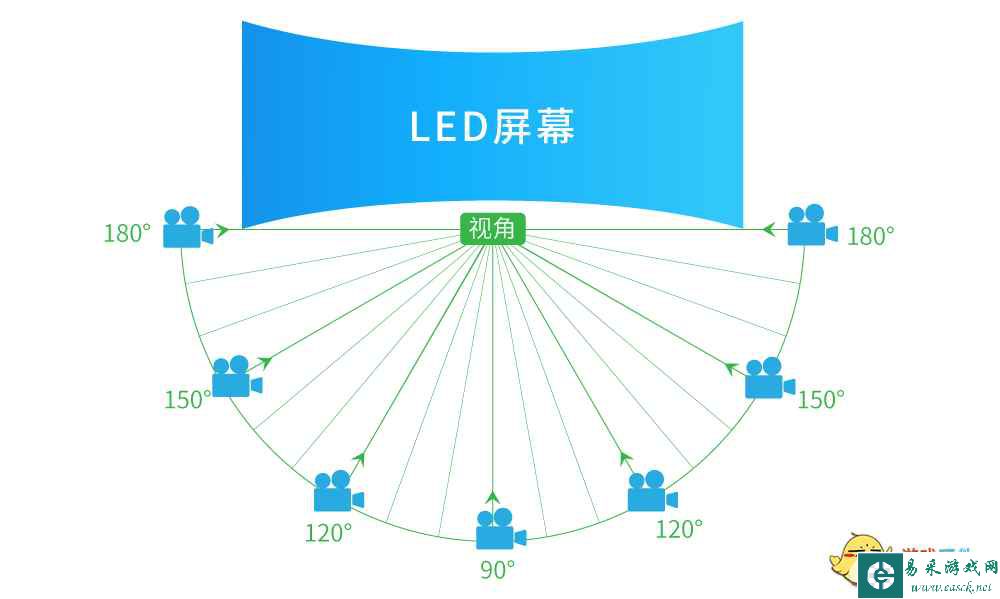

本次测试中，时光坐标虚拟研发团队以索尼黑彩晶的垂直法线为准，测试能够正常显示图像的拍摄角度范围，分析 LED 屏幕在摄影机大角度拍摄下的画面失真情况、屏幕反射、菲涅尔现象，以及在不同水平角度下的颜色偏差情况。

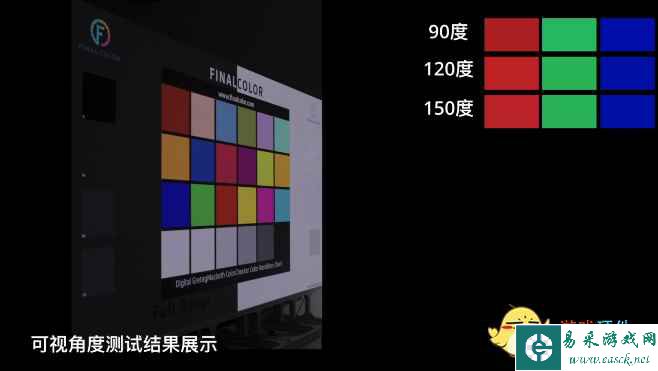

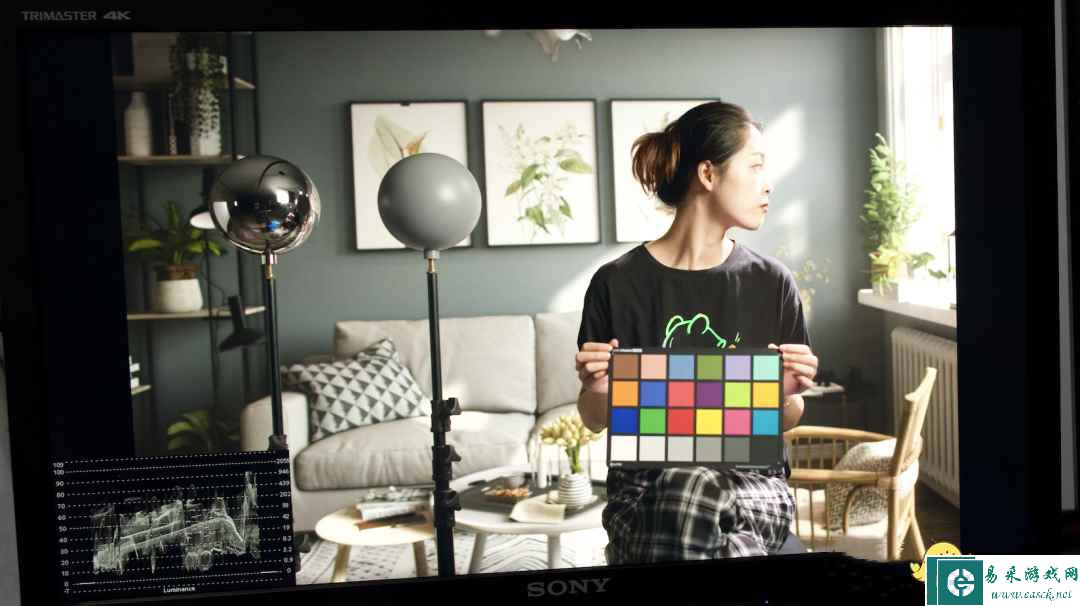

索尼将黑彩晶设置为 BT-2020 色域，保持 60Hz 亮度。待 LED 屏幕稳定运行后，将屏幕最高亮度依次设置为 STEP6 (理论亮度 1800nit)、STEP4 (理论亮度 1200nit)、STEP2 (理论亮度 600nit)，再分别从 90°、120°、150°、160°、170°、172°、174°、176°、178° 等角度在距离索尼黑彩晶 4 米处拍摄 50% 灰和 24 色卡图像并记录数据，以摄影机所观察到的 90° 画面为准，对比其余角度画面并进行分析。
测试结果表明：
1、在无其他环境光干扰的情况下，摄影机与 LED 屏拍摄角度呈 174° 和 90° 时所拍摄到的 LED 屏幕色板画面中白色区域无明显色差。
2、索尼黑彩晶反光抑制水平较高，在摄影机与 LED 屏拍摄角度呈 179° 以内时，并无明显镜面反射。
索尼黑彩晶可以满足电影工业流程中进行虚拟拍摄的要求，未来导演、摄影师和其他工作人员能够利用这项技术尽可能实现创作自由。
