HBM2显存有望2017年上线 AMD最新GPU线路图公布
导读 : 3月14号美国时间，AMD举行了GDC 2016图形技术大会，展示其全套的最新图形产品和技术，当然目前世界最快的显卡——AMD Radeon Pro Duo。AMD Radeon Pro Duo采用了两颗顶级的Fiji核心，搭载HBM显存，可实现16 TeraFLOPs (每秒16兆次浮点运算)的性能。同时GDC 2016上，AMD还公布了其最新的GPU线路图。 从线路图上可看到，AMD称其20...
3月14号美国时间，AMD举行了GDC 2016图形技术大会，展示其全套的最新图形产品和技术，当然目前世界最快的显卡——AMD Radeon Pro Duo。AMD Radeon Pro Duo采用了两颗顶级的Fiji核心，搭载HBM显存，可实现16 TeraFLOPs (每秒16兆次浮点运算)的性能。同时GDC 2016上，AMD还公布了其最新的GPU线路图。

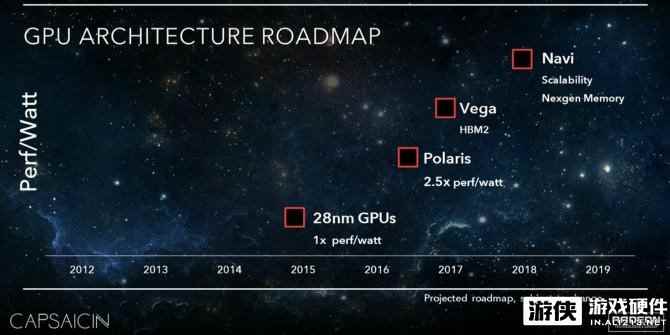

从线路图上可看到，AMD称其2016年之前推出的28 nm GPUs为1x perf/walt，而去到2016年之后推荐的Polaris(背极星)为2.5x perf/walt，简单理解其为：Polaris(背极星)有着比过去2.5倍每瓦性能比的表现。当然AMD并没有列出Polaris(北极星)将采用HBM或是GDDR5X，这两者同时存在的可能性也会较高。
而来到2017年后的Vega(织女星)，其显存将会是采用HBM2技术，这似乎与NVIDIA的线路图相差无几呢！再来2018年的Navi更是采用Scalability Nexgen Memory(中文翻译为：高扩展性显存技术？？？)。似乎2017年真的要来显存技术大战了哦！！！
